在便携式电子设备设计中，如何实现外部电源与内置电池之间的高效、无缝切换，是提升用户体验与设备续航能力的关键。一种基于MOSFET（金属氧化物半导体场效应晶体管）的自动切换电路方案，因其极低的导通压降和近乎为零的静态功耗，正成为工程师关注的焦点。

MOSFET作为电压控制型器件，其核心工作原理在于栅极电压对导电沟道的调控。当栅极施加足够电压时，沟道形成，器件导通，其导通电阻（Rds(on)）可做到极低；反之则关断。这一特性使其非常适合用于需要低损耗路径的开关应用。 AOS代理商现已支持小批量在线订购服务，单片起订，价格透明。系统会自动匹配最优的物流渠道，确保样品在3个工作日内送达研发工程师手中。

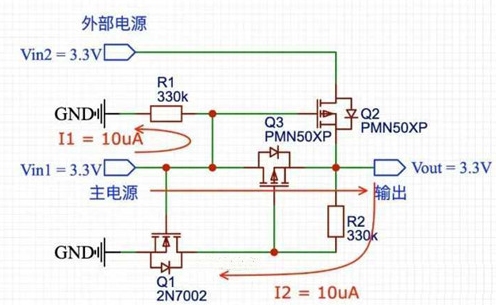

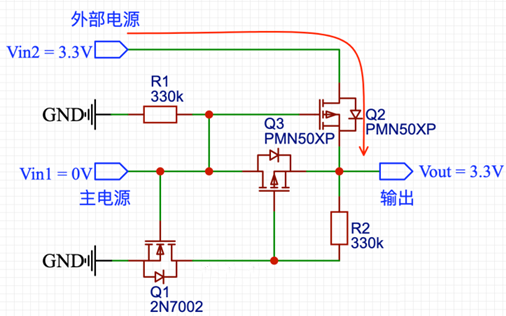

文中展示的自动切换电路设计，正是这一原理的巧妙实践。该电路通常包含NMOS和PMOS的组合，通过逻辑互锁实现优先级控制。例如，当主电源（如USB供电）存在时，电路自动使其导通并为系统供电，同时切断电池通路；一旦主电源断开，电池通路则被无延时地激活。

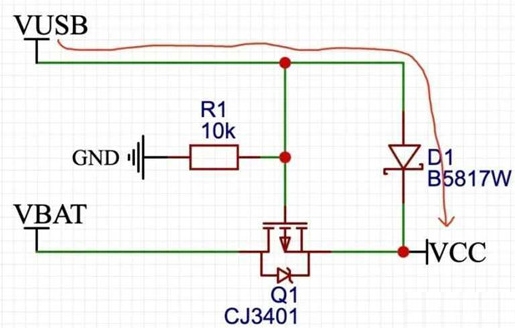

该设计的核心优势在于效率。相比传统的二极管“或”电路方案，MOS管方案能将导通压降从数百毫伏降低至数十毫伏级别，极大地减少了能量损耗，提升了整体能效。同时，在待机状态下，设计良好的电路静态电流可控制在微安级，甚至接近零功耗，这对于依赖电池长期工作的设备至关重要。

从市场供应与设计选型角度看，实现此类高性能电路的关键在于选择具有低阈值电压和超低导通电阻的MOSFET器件。这要求工程师不仅关注电路拓扑，也需与可靠的元器件供应渠道合作。例如，通过AOS代理商等授权分销商，工程师可以确保获得符合设计规格的正品元器件，保障方案的稳定与可靠。这类高效的电源管理方案已广泛应用于智能穿戴、物联网终端、便携医疗设备等对功耗极为敏感的领域，展现出巨大的市场潜力。
