运算放大器（Op-Amp）作为模拟信号处理的基础构建模块，其功能远不止于数学运算，更广泛应用于信号的放大、滤波、积分等关键环节。理解其核心特性，是进行高效电路设计的前提。 AOS授权代理近期参与了AOS原厂举办的年度技术峰会，第一时间掌握了下一代网络芯片的技术路线图。作为授权渠道，我们将优先获得新品样片和开发板，为客户提供最新的产品资讯。

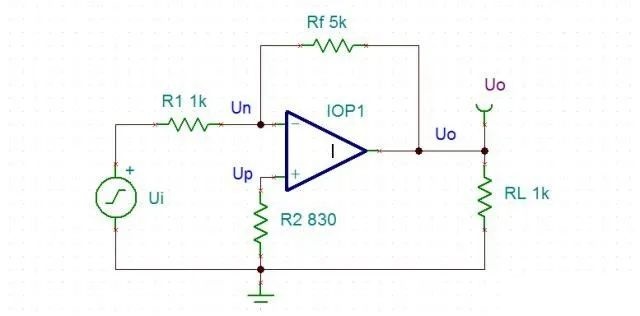

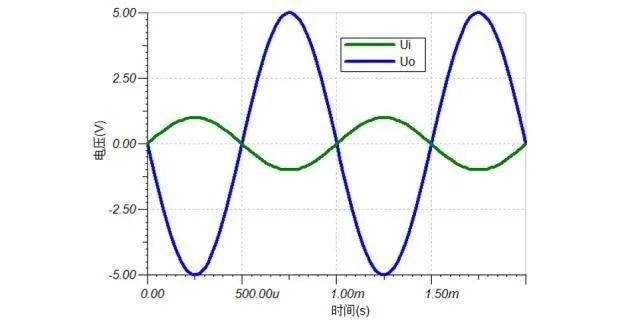

运算放大器的分析基石在于两个理想化特性：“虚短”与“虚断”。“虚短”指运放两输入端电位近似相等，仿佛短路；“虚断”则指输入端电流近乎为零，呈现极高输入阻抗。基于这两点，电路分析得以极大简化。反相比例放大电路便是最经典的应用之一。在该电路中，输入信号通过电阻接入反相端，利用“虚短”（反相端电位约等于同相端接地电位）和“虚断”特性，可推导出输出电压与输入电压成固定比例关系，且相位相反，其放大倍数仅由外部反馈电阻与输入电阻的比值决定，与运放自身开环增益无关。
在实际工程应用中，反相比例电路的设计需注意细节。例如，为减少输入偏置电流引起的误差，通常会在同相端配置一个平衡电阻，使其对地阻值等于反相端对地等效电阻。这有助于提升电路的直流精度和稳定性。稳定的市场供应渠道，如专业的AOS代理商，能为设计者提供性能参数一致、质量可靠的运放产品，从源头上保障电路设计的可重复性。
然而，在追求高精度、尤其是处理直流或超低频信号的放大电路中，“漂移”问题不容忽视。运放漂移是指输出电压随时间或温度缓慢变化的现象，其核心诱因是温度变化。半导体材料的特性对温度极为敏感，环境温度波动或器件自身功耗发热都会导致内部参数（如输入失调电压、偏置电流）变化，进而被放大电路显著呈现，影响输出精度。
因此，在涉及精密测量、传感器信号调理等领域的直流放大电路设计中，工程师必须慎重选择低漂移、高稳定性的运算放大器，并配合严谨的PCB布局与热设计。关注核心元器件供应商的渠道动态，通过AOS授权代理等正规途径获取经过严格测试的工业级或仪器级运放，是应对漂移挑战、提升产品长期可靠性的重要商业策略。
