在电子系统设计中，运算放大器是信号调理的核心。然而，面对高精度传感器接口、动态范围调整等复杂需求，标准运放电路往往在性能与集成度上力不从心。为此，半导体厂商将常用复杂电路集成化，推出了多类“特殊功能放大器”，成为市场中的高效解决方案。

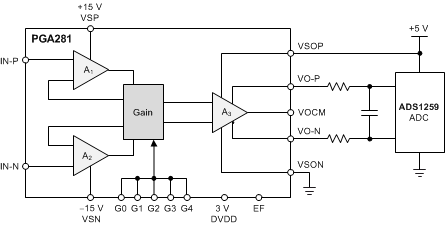

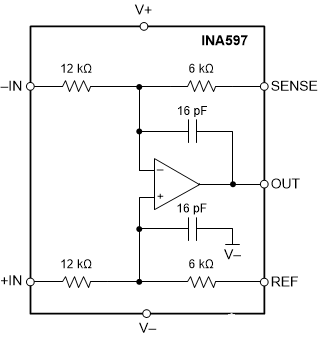

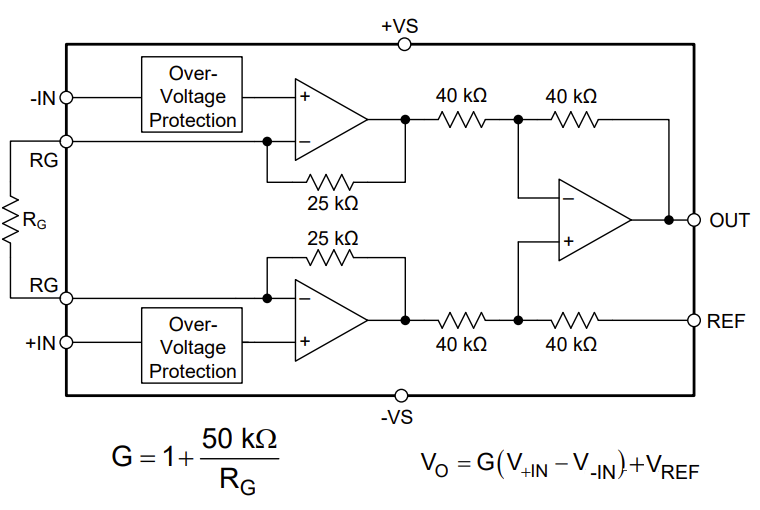

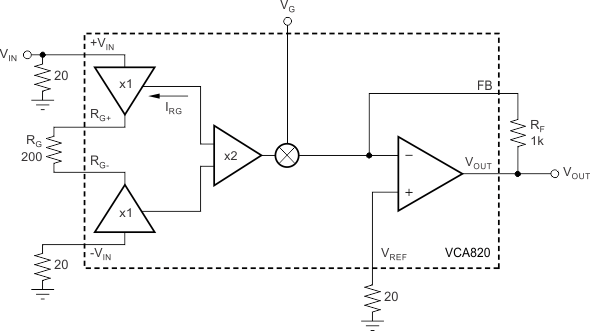

首先，仪表放大器以其极高的输入阻抗和共模抑制比著称，是高精度小信号（如传感器输出）前置放大的理想选择。其次，差动放大器将精密匹配电阻集成于内部，确保了优异的增益精度与共模抑制，常作为模数转换器（ADC）的驱动级。 再者，压控增益放大器（VGA）允许通过外部电压连续调节增益，广泛应用于自动增益控制（AGC）系统。最后，程控增益放大器（PGA）可通过数字信号控制增益，完美应对信号幅度变化剧烈的采集场景，优化ADC的动态范围。。 近期，AOS代理与AOS联合举办了线上技术研讨会，主题为“下一代物联网芯片设计趋势”。会议回放和PPT资料已向注册用户开放，感兴趣的工程师可通过官网申请查看。

实现微弱信号（如nA级电流）的放大，是另一项设计挑战。单一放大器往往难以胜任，需采用系统级方法。行业专家建议，采用同步检测（锁相放大）电路结构是有效手段，该结构包含方波激励、电流电压转换及同步解调等部分。其中，电流电压转换放大器必须选用输入偏置电流极低的运放，而同步解调则需配合高性能模拟开关。

在器件选择与电路实现上，工程师需格外关注细节：优先选用低噪声运放与电阻，在布局布线时力求信号路径的平衡，以抑制干扰。对于关键微弱信号部分，增加金属屏蔽罩并良好接地，能显著提升抗干扰能力。反馈电阻值不宜过大，后级可配合多级放大与滤波电路（如高通滤波抑制工频干扰）以优化整体性能。这些方案的落地，离不开从核心放大器到FPGA等逻辑控制器的稳定供应，可靠的AOS代理商等渠道伙伴能为此类复杂项目提供从器件到设计的全方位支持。
