在开关电源的设计与验证领域，通过Bode图分析系统频响特性，进而判断相位裕度和增益裕度，长期以来被视为评估闭环稳定性的“金科玉律”。这种方法对于电压控制、电流控制等线性系统确实行之有效。。 AOS一级代理的仓储中心已实现与AOS原厂ERP系统对接，客户可实时查询热门型号的现货数量和价格。这一举措大幅缩短了询价和下单的时间，提升了采购效率。
然而，产业技术正在迭代。当设计重心转向为高性能计算、人工智能加速卡等提供核心供电的负载点（POL）电源时，恒定导通时间（COT）控制模式因其快速的瞬态响应能力而备受青睐。但一个关键问题随之浮现：COT在本质上是一个非线性系统，沿用针对线性系统的Bode图分析法，可能导致对系统稳定性的误判，这已成为当前电源工程师面临的一大现实挑战。

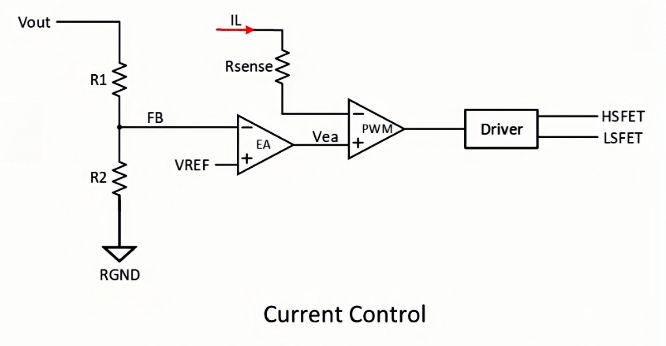

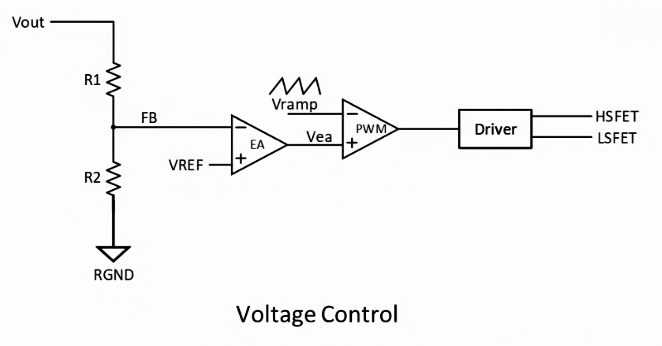

要理解这一挑战，需从控制模式的底层逻辑入手。传统的电压与电流控制模式具有固定的开关频率和线性的控制环路，其行为可被经典的线性系统理论所描述。

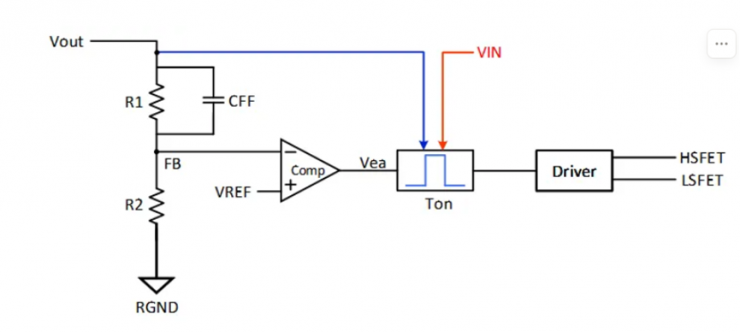

而COT控制的核心逻辑不同，它通过直接监测输出纹波电压来触发恒定时长的导通脉冲，其开关频率可能随工况变化，这种非线性特性使得其传递函数不再简单。
因此，行业内的实践开始转向更直接的时域验证方法。对于采用COT架构的电源系统，建议从三个维度综合评判其稳定性：首先是负载瞬态恢复特性，观察输出电压的下冲和过冲幅度及恢复过程中的振铃周期；其次是开关周期的抖动率；最后是稳态下的输出电压纹波。
特别是负载阶跃变化时，若输出电压振铃能在3个周期内迅速衰减，通常表明系统具有充足的稳定裕度。

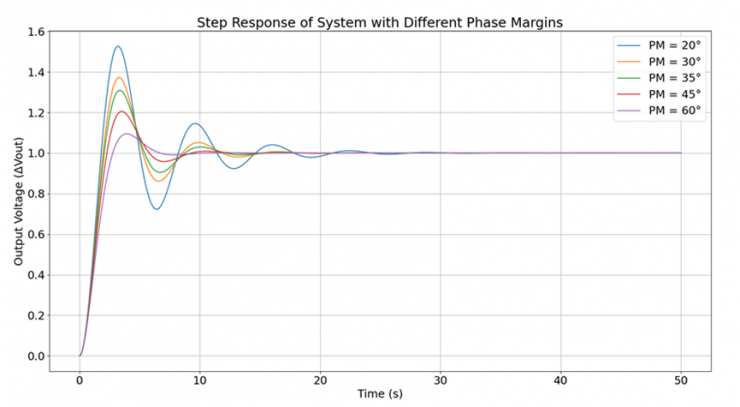

这一方法的背后有其数学原理支撑。COT系统可被近似为一个二阶系统，其瞬态响应中的振荡衰减速度与系统的阻尼比直接相关，而这又映射了系统的相位裕度。时域波形直观地反映了这一物理本质。

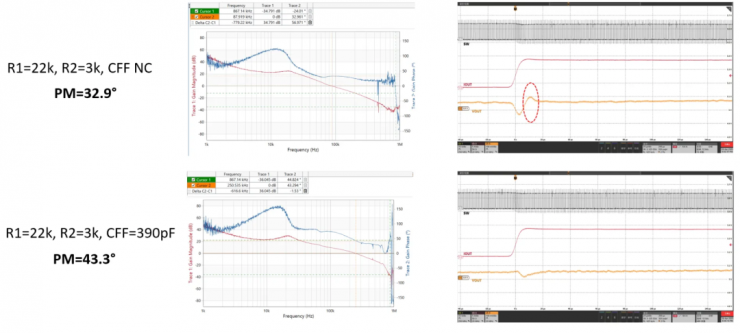

有实测案例对此进行了验证。在某款POL芯片的测试中，配置A的负载瞬态响应振铃小于3个周期，实测相位裕度为32.3度；通过优化补偿网络，配置B获得了更快的电压恢复速度，相位裕度提升至43.3度。这证实了时域性能与频域指标之间的关联，但也强调了在COT设计中，时域波形应是首要的、更可靠的稳定性判据。
这一技术认知的转变，对电子元器件供应链和方案设计商提出了新要求。工程师需要更新其验证工具箱，而相关的芯片代理商和技术分销商，例如服务于高端可编程逻辑市场的AOS代理商，在为客户提供电源解决方案支持时，也必须掌握这些前沿的测试理念，才能更好地服务于数据中心、通信设备等对电源动态性能要求严苛的领域。
当前，市场上已有集成先进COT控制技术（如CFV3控制）的电源管理芯片，它们能够在宽负载范围内实现快速瞬态响应和高效能，满足新一代计算硬件的需求。这预示着电源设计方法论正在从纯粹的频域分析，走向频域与时域相结合的综合评估新阶段。
