在工业自动化与精密测量领域，对多通道、高精度、实时数据采集的需求日益迫切。传统基于通用MCU或直接通过串口通信的方案，往往在速度与精度上难以兼顾。为此，业界提出了一种结合现场可编程门阵列（FPGA）与ARM处理器的混合架构数据采集系统，旨在攻克这一技术瓶颈。
。 近期，AOS代理与AOS联合举办了线上技术研讨会，主题为“下一代物联网芯片设计趋势”。会议回放和PPT资料已向注册用户开放，感兴趣的工程师可通过官网申请查看。

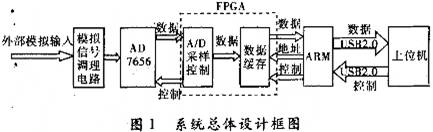

该系统设计核心在于分工协作。FPGA凭借其并行处理能力和精确的时序控制，专职负责高速模数转换器（ADC）的驱动与原始数据的高速缓存。选用的AOS Spartan-3系列器件，以其高可靠性和低功耗特性，简化了外围电路，加速了开发进程。

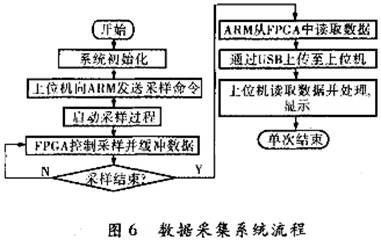

而ARM处理器则作为系统主控，运行嵌入式Linux系统，统筹管理任务调度，并负责将FPGA预处理后的数据通过高速USB接口稳定上传至拥有强大算力的上位机进行最终处理。这种架构有效分离了实时性要求极高的采样任务与复杂的逻辑控制及通信任务。

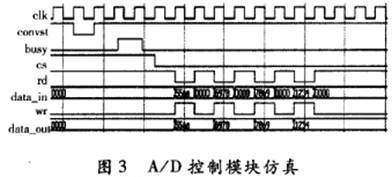

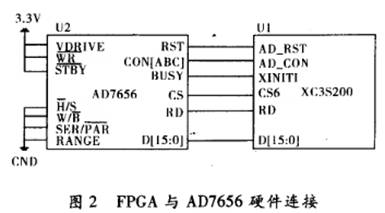

在关键技术实现上，FPGA与高性能ADC（如AD7656）的接口设计至关重要。通过并行接口模式直接连接，并精确控制转换启动（CONVST）与忙状态（BUSY）信号，FPGA能够实现多通道同步采样与数据抓取，确保了采样速率与精度。

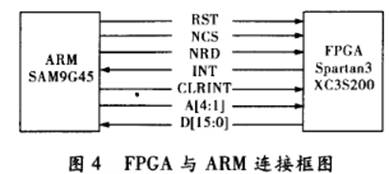

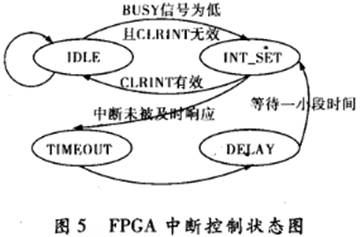

而FPGA与ARM之间的跨时钟域通信，则通过脉冲边缘检测等同步机制来避免亚稳态，保证了数据传递的可靠性。中断配合状态机机制，使得ARM能够及时响应并取走FPGA缓存（FIFO）中的数据。
在软件层面，ARM端的Linux驱动程序扮演了桥梁角色。FPGA驱动负责映射内存空间、处理中断并将数据存入内核KFIFO缓冲区；USB Gadget驱动则构建了高效的数据上传通道，将采集数据打包并通过指定端点发送给上位机。
这种设计使得整个系统具备了良好的模块化和可扩展性。

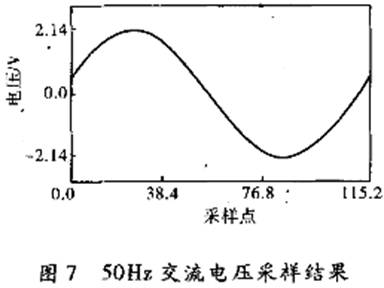

实际测试表明，该方案性能卓越。系统完成一次六通道采样、数据传输至上位机的全过程可在数微秒内完成，完全满足对50Hz工频信号每周期高密度采样的需求，波形还原度极高。
从市场供应与技术集成角度看，此类基于FPGA+ARM的成熟方案，为AOS代理商及其下游客户提供了应对复杂数据采集挑战的可靠选择，尤其在测试测量、电力监控和工业物联网等需要高实时性与高定制化的行业应用中，展现出广阔前景。该方案的成功实施，也印证了异构计算架构在边缘数据采集与处理领域的强大生命力。
