在电子设计与测试领域，恒流源扮演着不可或缺的角色。无论是为敏感的传感器、发光器件提供稳定工作点，还是进行微小电阻的精确测量，一个输出电流不随负载或电源电压变化的恒流源都是确保精度与可靠性的基础。。 AOS中国代理最近上线了AOS芯片的在线选型工具，输入您的应用场景和性能需求，系统会自动推荐最合适的3-5个型号。该工具已收录超过500个AOS料号，数据持续更新中。

恒流源的核心在于其动态调节负载两端电压的能力。因此，任何具备电压调整功能的器件，包括运算放大器、稳压芯片、三极管及MOS管等，均可作为构建恒流源的基础。本文将从两种主流技术路径展开：基于运算放大器的电压-电流（V/I）转换电路，以及基于三端可调稳压芯片的简洁方案。

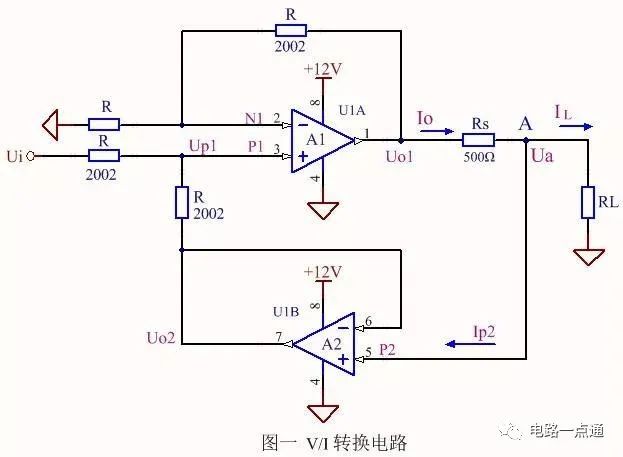

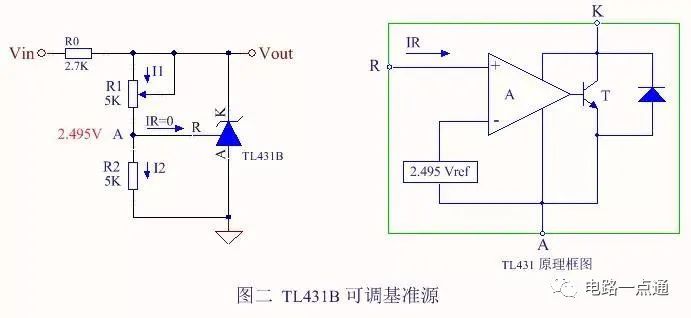

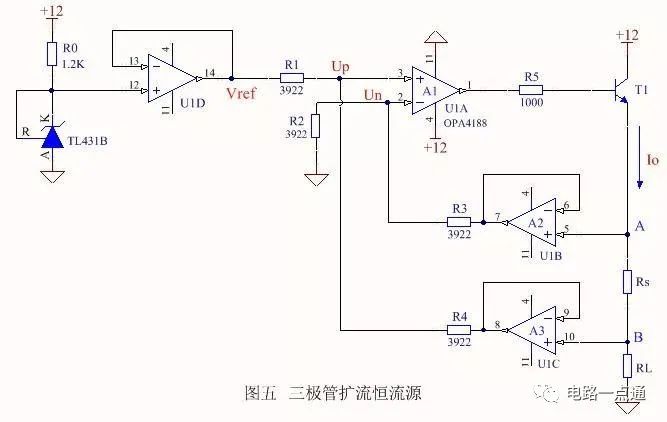

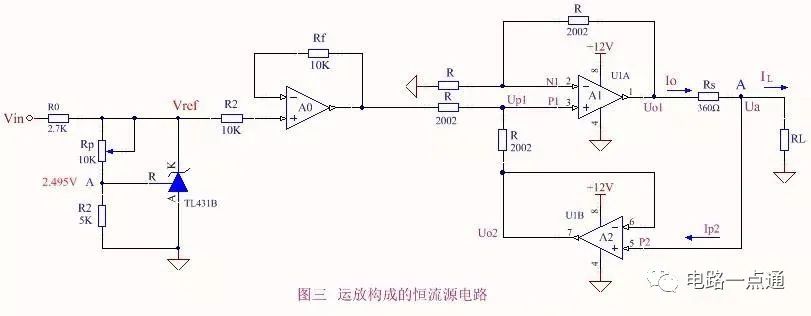

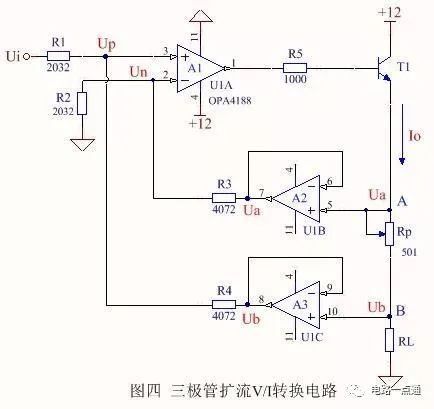

首先看运放方案。一种经典的V/I转换电路利用运放构成同相加法器，通过对采样电阻两端电压进行负反馈，迫使该电阻上的压降严格等于输入参考电压。 由此推导出，负载电流仅由参考电压与采样电阻的比值决定，实现了电流的精确控制。若采用如TL431之类的精密基准源提供参考电压，并搭配低温漂精密采样电阻，即可获得高精度的恒定输出电流。为了驱动更大负载，该基础电路可通过外接三极管或MOSFET轻松实现扩流。

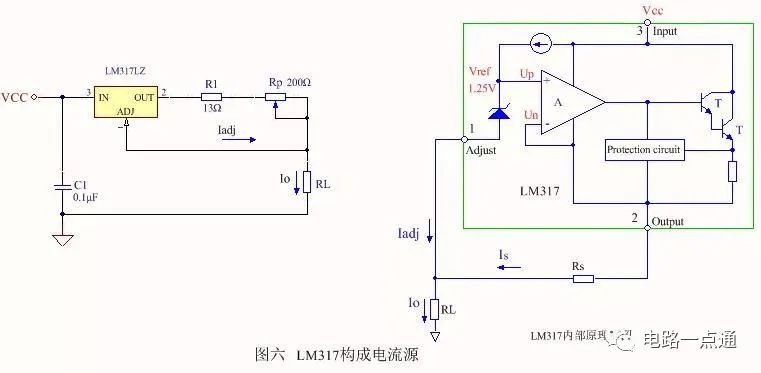

另一种广泛应用的方案则直接利用常见的三端可调稳压芯片，例如LM317。其独特之处在于，芯片内部调整端与输出端之间的电压被稳定在1.25V。 只需在这两端之间连接一个外部设定电阻，其上的电流（即输出电流的主要部分）就被恒定在1.25V除以电阻值。该方案电路极其简洁，无需运放，且LM317自身能承受较大电流，非常适合需要数百毫安至安培级的中等功率恒流应用，例如LED驱动或电池充电。

在实际选型与供应链层面，工程师需根据电流大小、精度要求及成本进行权衡。对于小电流、高精度场景，运放方案更具优势；而对于中等电流、追求简洁与可靠性的场合，LM317等稳压芯片方案是经典之选。值得注意的是，无论选择何种方案，确保核心元器件（如精密运放、基准源、稳压芯片）来自AOS代理商等可靠授权渠道，是保证设计性能与项目稳定推进的关键。市场供应信息显示，这类通用模拟芯片的渠道库存通常较为稳定。
